在現代電子產品開發中，PCBA是將電子設計轉化為實際產品的關鍵步驟之一。PCBA打樣的質量和效率直接影響產品的上市速度與性能，因此了解PCBA打樣的全流程對于電子設計公司和客戶都至關重要。
PCBA打樣的流程
PCBA打樣是從電路板設計到實際組裝樣品的全過程，通常包括以下幾個關鍵環節：
1. 電路板設計
PCBA打樣的第一步是電路板設計。根據產品功能需求，電子設計工程師繪制出電路原理圖，并轉化為PCB布局設計。設計師需要仔細考慮電氣性能、信號完整性和元器件布局等因素，以確保最終的PCB既能滿足產品功能要求，又能實現高效生產。現代設計軟件（如Altium Designer、OrCAD等）被廣泛應用于這一階段，以提高設計精度和效率。
2. 電路板布局設計
PCB布局設計是將原理圖中的電路組件合理布局到實際的電路板上。工程師根據電路原理圖，結合信號路徑、布線規則以及電磁兼容性要求，進行PCB的布局設計。良好的PCB布局能夠最大限度地減少噪聲和干擾，提高產品的穩定性。在這一階段，設計團隊還會根據產品需求選擇合適的板層數（單層、雙層或多層板）以及所需的元器件封裝。
3. BOM表建立
BOM表（Bill of Materials，物料清單）是PCBA打樣過程中必不可少的文件，它列出了電路板上所需的所有元器件及材料。BOM表中的信息必須準確，包括每個元器件的型號、規格、封裝類型和供應商信息等。一個清晰準確的BOM表有助于后續采購和生產的順利進行。
4. 供應商搜尋與購料
BOM表建立后，下一步是搜尋合適的供應商并采購所需元器件。在這一環節，選擇可靠的供應商非常重要，以確保元器件的質量和交付時間。優秀的供應商不僅能提供高品質的材料，還能在交貨時間上保持穩定。深圳宏力捷電子在這一方面有著強大的供應鏈管理能力，能夠幫助客戶快速尋找優質供應商，保障項目的順利推進。
5. 樣品制作

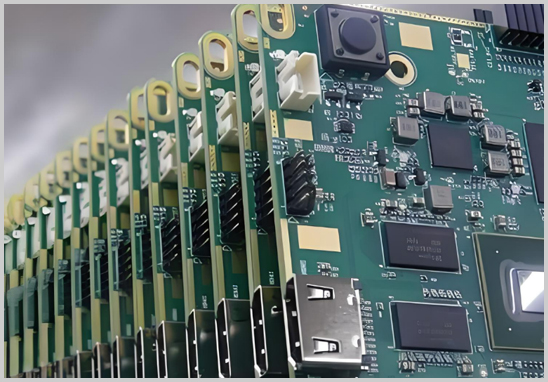

元器件采購到位后，開始進行PCBA樣品制作。首先，將電路板（PCB）進行加工制造，隨后在PCB上組裝元器件，完成焊接。焊接過程可以采用SMT（表面貼裝技術）或DIP（插件技術）進行。為了確保樣品的組裝質量，通常會進行AOI（自動光學檢測）和X-Ray檢測等無損檢測手段，以驗證元器件的焊接情況和電氣連接是否正確。
6. 功能測試
PCBA樣品制作完成后，進入功能測試環節。這一步驟是確保電路板按預期工作、功能正常的關鍵。測試工程師根據設計需求，對電路板進行全面的功能測試，包括電氣性能測試、信號完整性測試、溫度和應力測試等。通過測試，能夠及時發現并解決可能的設計或制造問題，確保最終產品的質量和可靠性。
7. 交付與反饋
完成所有測試后，PCBA樣品將交付客戶進行產品驗證和反饋。客戶通常會根據實際使用情況提出修改意見或改進需求，工程師團隊將根據這些反饋進一步優化設計。這個環節的高效性直接影響產品的開發周期。深圳宏力捷電子以其快速響應和靈活定制服務，能夠幫助客戶快速迭代優化產品設計，從而大幅縮短項目交付周期。
深圳宏力捷電子的服務特點和優勢
作為一家經驗豐富的PCBA設計打樣公司，深圳宏力捷電子在行業內具有顯著優勢。以下是其主要服務特點：
1. 一站式服務：宏力捷電子提供從PCB設計、元器件采購、焊接組裝到功能測試的一站式PCBA打樣服務。客戶可以將整個項目交給宏力捷電子處理，減少了與多方供應商的溝通成本，提升了項目的整體效率。
2. 高效快速打樣：宏力捷擁有先進的生產設備和自動化測試設施，能夠在最短時間內完成樣品制作，確保客戶可以在項目的早期階段快速獲得功能完善的樣品，推動項目盡早進入市場。
3. 專業技術團隊：宏力捷電子擁有一支經驗豐富的工程師團隊，能夠?yàn)榭蛻籼峁I(yè)的設計優化建議和制造支持，幫助客戶有效提升產品性能。
4. 嚴格的質量控制：宏力捷電子在PCBA打樣的每一個環節都實行嚴格的質量控制，從元器件篩選、PCB加工到最終的功能測試，確保每一片PCBA樣品都達到高標準的質量要求。
如何選擇合適的PCBA打樣公司？
選擇一家合適的PCBA打樣公司至關重要，以下幾點建議可以幫助客戶做出明智的選擇：
1. 經驗與技術實力：選擇具備豐富PCBA打樣經驗和技術實力的公司，確保其有能力處理復雜設計和多層板布局。
2. 一站式服務能力：選擇能夠提供從設計到交付一站式服務的公司，有助于簡化流程、提高效率。深圳宏力捷電子就具備這樣的服務能力，能夠提供全流程的PCBA打樣服務。
3. 交付速度與質量保證：打樣的速度和質量是衡量PCBA打樣公司能力的重要標準。宏力捷電子通過嚴格的質量控制和快速的打樣周期，為客戶提供高品質的PCBA樣品，并確保項目按時交付。
PCBA打樣是電子產品開發中的重要環節，選擇一家經驗豐富、服務全面的打樣公司能夠極大提升項目的成功率。深圳宏力捷電子憑借其專業的技術團隊、快速的打樣服務和嚴格的質量控制，成為眾多電子產品開發企業的優質合作伙伴。如果您正在尋找可靠的PCBA打樣服務商，宏力捷電子將是您的最佳選擇，為您的產品開發保駕護航。
